Het dimensioneren van de houdkracht: praktische veiligheidsfactoren voor echte productie

Bulkinkoopbeslissingen mislukken of slagen vaak op één punt: of de geselecteerde vacuüm hefapparatuur blijft nog steeds “vasthouden” nadat op dag twee trillingen, microlekken, stoffige oppervlakken en variaties bij de machinist optreden. Een robuuste dimensioneringsmethode begint met de theoretische houdkracht en past vervolgens conservatieve reductie- en veiligheidsfactoren toe om de werkelijke fabrieksomstandigheden te dekken.

Werkregel voor schatting

• Theoretische houdkracht ≈ (drukverschil) × (effectief zuigoppervlak).
• Verlaag vervolgens de conditie van het oppervlak, de naleving van de cup, verkeerde uitlijning en dynamisch rijgedrag (acceleratie/impact).
• Zorg voor een veiligheidsfactor van minimaal 2:1 voor stabiele, goed gekarakteriseerde belastingen; gebruik hogere factoren wanneer oppervlakken olieachtig, gestructureerd of poreus zijn of wanneer het hanteringstraject snel starten/stoppen omvat.

In onze eigen integraties bij JingShi valideren we de maatvoering doorgaans met een korte ‘worst-case shift’-test: koude start, stoffig oppervlak, maximaal bereik en herhaalde cycli – want daar wordt de betrouwbaarheid op inkoopniveau bewezen, en niet in laboratoriumomstandigheden.

Vacuümniveau versus stroom: wat kopers moeten specificeren (en waarom dit ertoe doet)

Twee systemen kunnen dezelfde vacuümwaarde weergeven, maar gedragen zich bij lekkage heel anders. Voor bulkkopers omvat de meest bruikbare specificatieset zowel het vacuümniveau (negatieve druk) als de evacuatiestroom (hoe snel het systeem dat vacuüm bereikt en handhaaft bij lekkage).

Als uw lijn prioriteit geeft aan takttijd, vraag dan om “time-to-reach werkvacuüm” onder een gedefinieerde lekconditie. Die ene maatstaf voorspelt de doorvoer vaak beter dan piekvacuümcijfers.

Selectie van zuignap: Compound-, vorm- en randafdichtingsstrategie

Voor de verwerking van plaatmetaal is de cupkeuze een technische beslissing en geen catalogusvoorkeur. De verkeerde cupcompound of lipgeometrie kan de werkelijke houdkracht verminderen, zelfs als het vacuüm er “prima” uitziet, vooral op olieachtige of licht gestructureerde platen.

Selectieoverwegingen die van invloed zijn op de uptime

• Compatibiliteit met verbindingen: oliën, koelvloeistoffen en reinigingsmiddelen kunnen bepaalde elastomeren uitharden of opzwellen.
• Lipgeometrie: dunne lippen sluiten sneller af op een gladde plaat; profielen met meerdere lippen of diepere profielen tolereren een milde textuur en golving.
• Cupdiameter versus lokale stijfheid: zeer grote cups kunnen microgolven overbruggen en lekken; meerdere kleinere kopjes kunnen toleranter zijn.
• Randafstandsregel: houd de bekers uit de buurt van plaatranden en uitsparingen om plotselinge lekpaden tijdens het tillen te voorkomen.

Wanneer we lay-outs configureren, richten we ons op ‘eerst de betrouwbaarheid van de afdichting’ en optimaliseren we vervolgens het patroon voor snelheid – omdat stabiele afdichting het aantal alarmen, nabewerkingen en aarzelingen bij de operator tijdens ploegendienstpieken vermindert.

Lekbeheer: ontwerpen voor micro-openingen, niet voor perfecte oppervlakken

De meeste incidenten met vacuümbehandeling worden niet veroorzaakt door een totale storing; ze komen voort uit geleidelijk vacuümverval als gevolg van micro-openingen (oppervlaktetextuur, braamstof, onvolmaakte vlakheid of verkeerde uitlijning). Betrouwbaarheid op inkoopniveau vereist actief lekbeheer.

Constructieve ontwerpmaatregelen

• Onafhankelijke zones (gesegmenteerde circuits), zodat één lekkende beker niet de hele array instort.
• Terugslag-/terugslagkleppen op beker- of zoneniveau om terugstroming te voorkomen als een beker afdichting verliest.
• Vacuümreservoirs om tijd te winnen tijdens tijdelijke scheidingsgebeurtenissen (bijvoorbeeld reistrilling).
• Acceptatietests voor lekpercentages tijdens FAT/SAT, niet alleen statische “hold”-tests.

Als u volume inkoopt, zorg dan voor een herhaalbare checklist voor de inbedrijfstelling: gemeten lektijd van werkvacuüm tot alarmdrempel, elke keer met dezelfde testplaat en verontreinigingsomstandigheden.

Controle- en veiligheidslogica: alarmdrempels die hinderlijke stops voorkomen

Een vacuümbewakingssysteem is slechts zo effectief als de drempelwaarden en responslogica. Kopers vragen vaak om een ​​‘vacuümsensoralarm’, maar de echte waarde zit in de manier waarop het systeem reageert op langzame lekken versus plotseling verlies van afdichtingen.

Aanbevolen logische elementen voor industriële handling

• Twee drempels: een vooralarm (waarschuwing operator) en een kritisch alarm (stop/hold-strategie).
• Detectie van veranderingssnelheid: snellere reactie op plotseling verlies; tolerante filtering voor kleine oscillaties.
• Vergrendeling op “lifttoestemming”: voorkom hijsen totdat het vacuüm stabiel is gedurende een gedefinieerde verblijftijd.
• Faalveilig gedrag bij stroomverlies (bijvoorbeeld het reservevolume van de terugslagkleppen) afgestemd op de risicobeoordeling van uw fabriek.

Deze instellingen houden wij praktisch: te gevoelig en je krijgt hinderlijke downtime; te ontspannen en je verliest veiligheidsmarge. Een goed afgestemd systeem doet beide: beschermt de belasting en beschermt uw doorvoer.

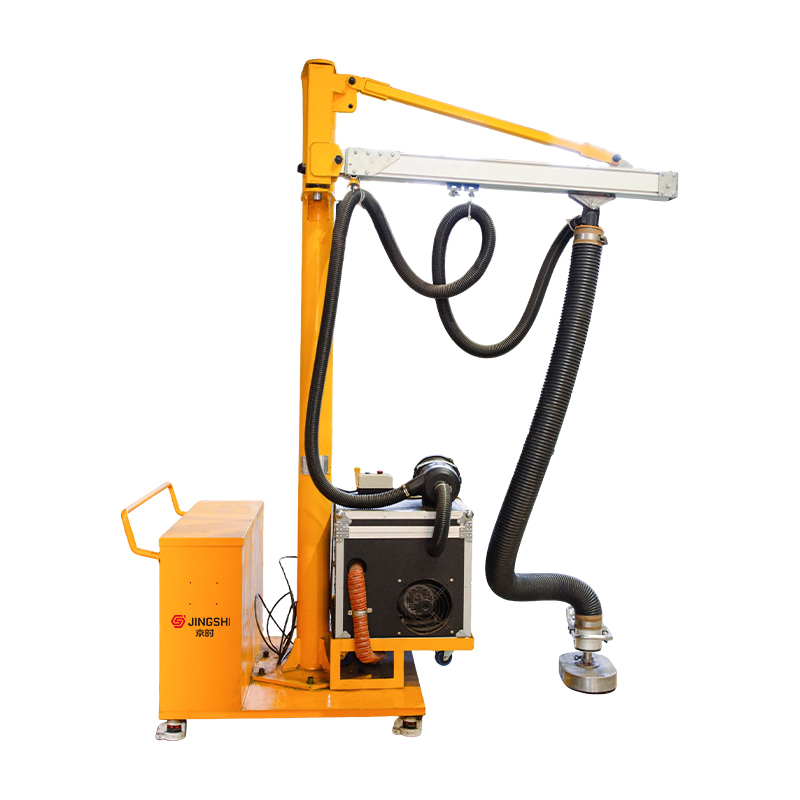

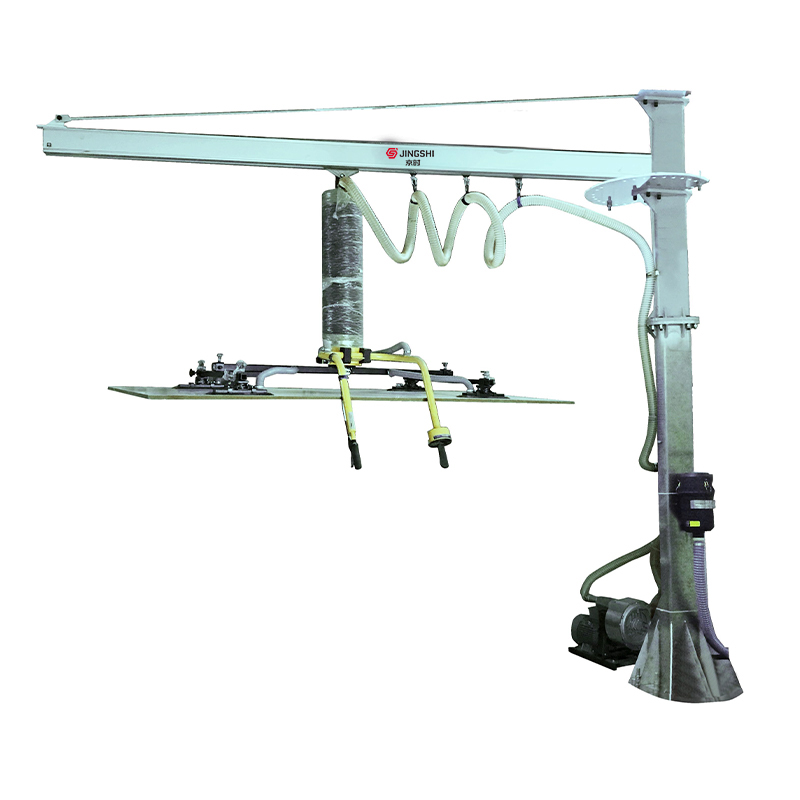

Vast versus mobiel versus draagbaar: selectie op basis van stroom, niet op voorkeur

Voor grote kopers die meerdere afdelingen uitrusten, moet het ‘type’ vacuümheffer de materiaalstroom, de heffrequentie en de mate van variabiliteit in de werkstukgeometrie volgen – en niet alleen of u bovenloopkranen beschikbaar heeft.

Als uw doel is om bedrijfsbrede standaardisatie te realiseren, kies dan voor verwisselbare bekermodules en een consistente besturingsfilosofie; het vereenvoudigt training, reserveonderdelen en inbedrijfstelling op verschillende locaties.

Kraan- en manipulatorintegratie: voorkomen van zwenken, draaien en laden buiten de as

Wanneer vacuümheffers worden gebruikt met kranen of manipulatoren, is de beperkende factor vaak niet de vacuümkracht, maar de stabiliteit van de lading. Zwaaien en draaien verhogen de dynamische belastingen en kunnen tijdelijke verstoringen van de afdichting veroorzaken, vooral bij grote platen.

Integratiepunten vooraf te specificeren

• Mechanische anti-rotatievoorzieningen (draaisluitingen, geleide armen of gecontroleerde rotatiemodules).
• Aanpasbaarheid aan het zwaartepunt: schuifhaken, verstelbare dwarsbalken of gezoneerde cups om bij de onderdeelfamilies te passen.
• Kabel- en slanggeleiding die haken en ogen door het volledige hefbereik voorkomt.
• Acceleratielimieten of begeleiding van de machinist om schokbelasting tijdens het rijden te verminderen.

Vanuit het oogpunt van de koper zijn deze integratie-items de punten waar “dezelfde lifter, andere baai”-projecten gewoonlijk uiteenlopen. Standaardiseer de interface en u standaardiseert de prestaties.

Surface Reality: coatings, films, braamstof en de verborgen zeehondenmoordenaars

Plaatwerkomgevingen introduceren variaties in afdichtingen die zelden op tekeningen worden gedocumenteerd: beschermende films, poederresten, microbraamstof, condensatie en overdracht van smeermiddel. Deze factoren veranderen zowel de wrijving als de luchtdichtheid aan de cuplip.

Praktische oplossingen die de downtime verminderen

• Definieer een toegestane periode voor de oppervlakteconditie (bijvoorbeeld ‘lichte oliefilm toegestaan’, maar geen plassen of druipen).
• Voeg eenvoudige stappen van vooraf vegen of luchtblazen toe als braamstof onvermijdelijk is; het verbetert vaak de afdichting meer dan het vergroten van de pompgrootte.
• Gebruik cups die zijn ontworpen om kleine textuur te verdragen bij het hanteren van vellen met patronen, geborsteld of licht reliëf.
• Inspecteer bekers als verbruiksartikel : lipslijtage en microscheurtjes kunnen de lekkagesnelheid stilletjes verhogen.

Als u uw typische oppervlaktebehandelingen en films deelt, kunnen we cupmaterialen en -zones dienovereenkomstig configureren. Kleine keuzes hier hebben de neiging om buitensporige winsten in betrouwbaarheid te produceren.
